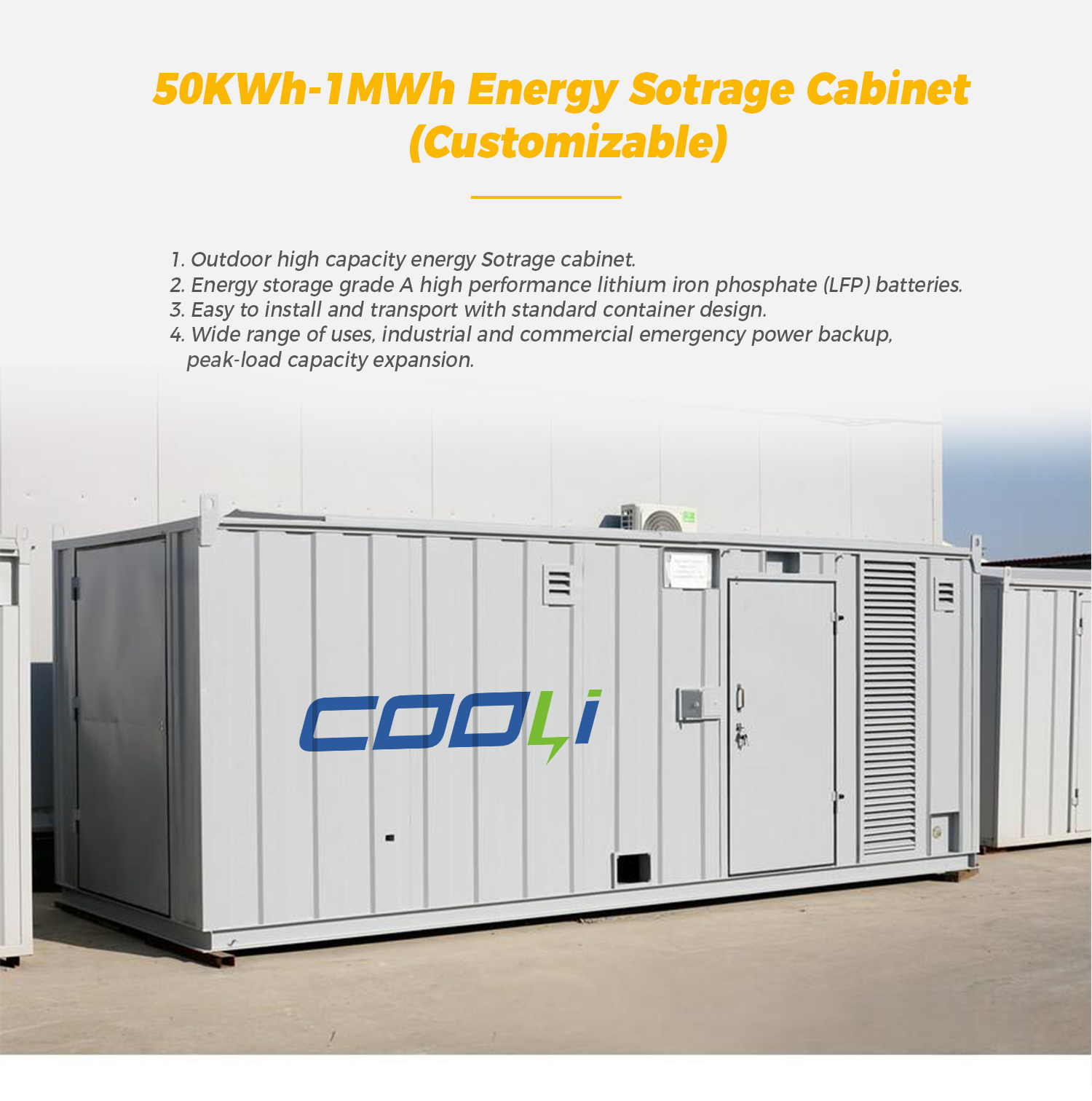

Промисловий інвертор до 1 МВт · год

Ємність батареї: 50KWh-1MWh

Характеристики продукту Контейнер для зберігання енергії

1. Зовнішня шафа високої потужності Sotrage.

2. Високоефективні літій-залізо-фосфатні (LFP) батареї класу A для зберігання енергії.

3. Простота встановлення та транспортування завдяки стандартній конструкції контейнера.

4. Широкий діапазон використання, промислове та комерційне аварійне резервне живлення, розширення потужності пікового навантаження.

5. BESS використовує індивідуальні зовнішні шафи; Контейнер має відсік для батарей (акумуляторний блок, BMS, система освітлення, система кондиціонування повітря, система пожежної безпеки та пристрої захисту від перенапруги тощо), відсік змінного струму (PCS, EMS, трансформатор, перемикачі, шини, кабелі тощо…).

BESS можна використовувати для зниження навантаження, резервного копіювання енергії та збільшення віртуальної ємності…

Сертифікати

Відмінна якість: використовуйте клітини класу A+. Отримано сертифікати ISO9001, UL, CEI-021, IEC, CE, UN38.3, UL, MSDS. і

Контейнер для зберігання енергії 100 кВт/год



Контейнер для накопичення енергії BESS на 50 кВт-1 МВт-год
Параметр батареї
Тип клітини	3,2 В/106 Ач	3,2 В/280 Аг	3,2 В/206 Аг	3,2 В/280 Аг
Ємність акумулятора	5,4 кВт/год	14,3 кВт-год	15,8 кВт-год	14,3 кВт-год
Ємність кластера	75,6 кВт-год	214,5 кВт-год	174 кВт-год	200 кВт/год
Діапазон напруги акумулятора	627В~806В	627В~806В	739В~950В	627В~806В
Номер кластера батареї	1	1	3	5
Параметр змінного струму
Номінальна потужність змінного струму	50 кВт	100 кВт	300 кВт	500 кВт
Максимальна потужність	55 кВт	110 кВт	330 кВт	550 кВт
THDI	3%
Компонент постійного струму	<0,5% lpn
Номінальна напруга мережі	380В
Фактор потужності	>0,99
Діапазон коефіцієнта потужності	-1~1
Номінальна частота	50 Гц
Системний параметр
Максимальна ефективність	≥96%
Швидкість заряду/розряду	0,5C
Глибина розряду	95% DOD
Час циклу	6000
Час перемикання заряду/розряду	<100 мс
Comm.port	RS485
Рівень захисту	IP54
Охолодження	примусове охолодження вентилятором
температура	-25°C~55°C

Контейнер для зберігання енергії 100 кВт/год



Потужність: 50KW/76KWh	Ємність PCS	Акумуляторний кластер
	Загальна потужність PCS становить 50 кВт; який містить 1 * 50 кВт PCS.     Кожен PCS підключається до 1 кластера батарей.	клітина 106AH; Акумулятор: 1P16S, 106AH×3.2V×16=5.4KWH; 3,2*16=51,2 В Акумуляторний кластер: 1P14S, 14×5,4=75,6 кВт·год; 51,2 В * 14 = 716,8 В 1 кластер акумуляторів становить 75,6 кВт·год, загальна потужність системи становить 75,6 кВт·год, містить 1 кластер акумуляторів.

Контейнер для зберігання енергії 100 кВт/год Контейнер для зберігання енергії

Потужність: 100KW/215KWh	Ємність PCS	Акумуляторний кластер
	Загальна потужність PCS становить 100 кВт; який містить 1 * 100 кВт PCS.     Кожен PCS підключається до 1 кластера батарей.	клітина 280AH;   Акумулятор: 1P16S, 280AH×3.2V×16=14.3KWH; 3,2*16=51,2В Акумуляторний блок: 1P15S, 15×14.3=214.5KWh; 51,2В*15=768В 1 кластер акумуляторів становить 214,5 кВт·год, загальна потужність системи становить 214,5 кВт·год, містить 1 кластер акумуляторів.

Потужність: 200KW/316KWh	Ємність PCS	Акумуляторний кластер
	Загальна потужність PCS становить 200 кВт; який містить 2 * 100 кВт PCS.     Кожен PCS підключається до 1 кластера батарей.	клітина 206AH; Акумулятор: 1P24S, 206AH×3.2V×24=15.8KWH; 3.2*24=76.8V Акумуляторний кластер: 1P10S, 10×15.8=158KWh; 76,8 В * 10 = 768 В 1 кластер акумуляторів становить 158 кВт·год, загальна потужність системи становить 316 кВт·год, містить 2 блоки акумуляторів.

Потужність: 300KW/522KWh

BESS використовує стандартний контейнер 15 футів; Контейнер має відсік для батарей (акумуляторний блок, BMS, система освітлення, система кондиціонування повітря, система пожежної безпеки та пристрої захисту від перенапруг тощо), відсік змінного струму (PCS, EMS, трансформатор, перемикачі, шини, кабелі тощо…).

BESS можна використовувати для зменшення навантаження, резервного копіювання енергії, збільшення віртуальної ємності…

	Ємність PCS	Акумуляторний кластер
	Загальна потужність PCS становить 300 кВт; який містить 3 * 100 кВт PCS.     Кожен PCS підключається до 1 кластера батарей.	клітина 206AH; Акумулятор: 1P24S, 206AH×3.2V×24=15.8KWH; 3,2*24=76,8 В Акумуляторний кластер: 1P11S, 11×15,8=174 кВт·год; 76,8 В * 11 = 844 В 1 кластер акумуляторів становить 174 кВт·год, загальна потужність системи становить 522 кВт·год, містить 3 блоки акумуляторів.

Потужність: 500KW/1MWh;

BESS використовує стандартний контейнер 20 футів; Контейнер має батарейний відсік (акумуляторний блок, BMS, система освітлення, система кондиціонування повітря, система пожежної безпеки та пристрої захисту від перенапруги тощо); Відсік змінного струму (PCS, EMS, трансформатор, перемикачі, шини, кабелі тощо).

BESS можна використовувати для зменшення навантаження, резервного копіювання енергії, збільшення віртуальної ємності…

	Ємність PCS	Акумуляторний кластер
	Загальна потужність PCS становить 500 кВт; який містить 5 * 100 кВт PCS.     Кожен PCS підключається до 1 кластера батарей.	клітина 206AH; Акумулятор: 1P16S, 280AH×3.2V×16=14.3KWH; 3.2*16=51.2V Акумуляторний кластер: 1P14S, 14×14.3=200.2KWh; 51,2 В * 14 = 716,8 В 1 кластер акумуляторів становить 200 кВт·год, загальна потужність системи становить 1 МВт·год, містить 5 кластерів акумуляторів

контейнер для зберігання енергії
